在建筑工程领域，消防工程图与智能化系统工程的设计和施工是保障建筑安全与功能实现的关键环节。对于初入行者或需要快速掌握相关知识的人员来说，理解这两大系统的分类、组成及设计施工要点，是看懂图纸、参与工程实践的基础。本文将分步解析，帮助您快速建立系统性的认知框架。

一、消防系统的分类与组成：看懂图纸的基石

消防工程图之所以复杂，是因为它综合了多个子系统，每个子系统都有独特的符号、图例和布线逻辑。要快速看懂图纸，首先必须对消防系统的分类和组成有清晰的了解。

1. 火灾自动报警系统：这是消防系统的“大脑”。它由触发器件（如感烟、感温探测器、手动报警按钮）、报警装置（声光报警器）、控制设备（火灾报警控制器）以及联动控制模块组成。在图纸上，您会看到各种代表探测器、按钮的图例，以及连接它们的线路。理解其布线逻辑（如总线制、多线制）是看懂报警系统图的关键。

1. 自动喷水灭火系统：最常见的自动灭火设施。主要包括水源、消防水泵、报警阀组、管网、喷头以及水流指示器等。图纸上会详细标明管径、喷头布置间距、标高以及泵房设备布局。看懂它需要了解水力计算基本概念和相关的规范要求（如喷头与障碍物的距离）。

1. 消火栓系统：由消防水池、水泵、管网、室内外消火栓及水泵接合器组成。图纸关注管网走向、栓口位置和供水压力保障。

1. 防排烟系统：在火灾时控制烟气蔓延。包括送风机、排烟机、风管、防火阀、排烟口等。风管尺寸、风机位置及控制逻辑是图纸重点。

1. 气体灭火系统（如七氟丙烷、IG541）：用于保护重要设备间。图纸会显示钢瓶位置、管网、喷头及探测联动关系。

1. 应急疏散与照明系统：包括疏散指示标志和应急照明灯具，图纸体现其布点、线路及电源配置。

快速看图技巧：拿到图纸后，先看图例说明，识别各个符号代表什么设备；再看系统图，理解整体架构和联动关系；最后结合平面图，明确设备的具体安装位置和线路走向。牢记“总-分”原则，从整体到局部。

二、智能化系统工程：设计与施工的融合

智能化系统工程（或称弱电系统）与消防系统既有交叉（如消防系统本身也是智能化的一部分），又独立成体系。它旨在通过信息技术提升建筑的管理、服务和效率。

1. 主要子系统分类：

• 信息设施系统：如综合布线、计算机网络、电话、有线电视、信息导引及发布系统。这是智能化的“神经网络”。

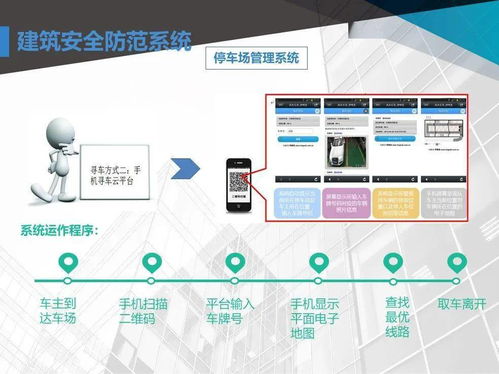

• 公共安全系统：除了消防，还包括视频安防监控、入侵报警、出入口控制、电子巡查等。这些系统常需与消防联动。

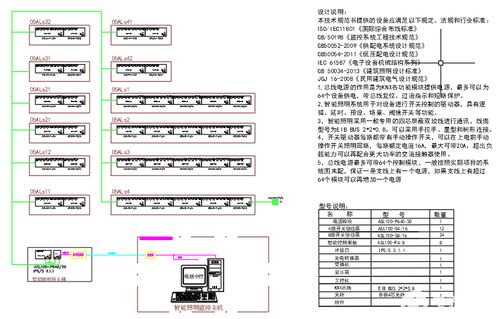

• 建筑设备管理系统：如楼宇自控系统，对空调、照明、给排水等机电设备进行监控和管理，实现节能。

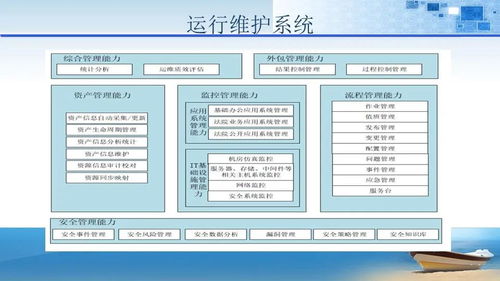

• 智能化集成系统：将以上各子系统数据汇集，实现统一管理和信息共享。

1. 设计要点：

• 需求分析先行：设计必须基于业主的功能需求和建筑特点，避免技术堆砌。

• 系统规划与集成：各子系统需统一规划，考虑互联互通的接口协议（如BACnet、Modbus），为集成预留条件。

• 图纸深度：设计图纸应包括系统图、平面布置图、管线敷设图、设备安装详图及接线图等。清晰标明线缆类型、规格、路由和端接位置。

1. 施工关键环节：

• 管线敷设：智能化系统线缆繁多，需与强电、消防、暖通等专业协调管线综合，避免冲突。严格遵循强弱电分离、防干扰原则。

• 设备安装与接线：按图施工，确保位置准确、安装牢固。接线正确可靠，标签清晰，这是后期调试成功的基础。

• 系统调试与试运行：这是检验设计和施工质量的最终环节。需按子系统逐个调试，再进行联合调试，确保功能实现和联动正常。

三、消防与智能化的交叉与协同

现代建筑中，消防系统与智能化系统（尤其是公共安全系统和设备管理系统）的协同越来越紧密。例如，火灾报警信号可联动视频监控确认火情、自动打开疏散通道的门禁、停止空调送风并启动排烟、通过信息发布系统引导疏散等。在图纸和施工中，需要特别注意这些联动接口的设计与实现，确保信号传输可靠、逻辑正确。

****
快速看懂消防工程图并理解智能化系统工程，核心在于建立系统的知识框架。对于消防图，从熟悉系统分类和图例入手，遵循图纸阅读逻辑。对于智能化工程，把握其以集成为导向、多子系统协同的特点，关注设计与施工中各专业的接口与配合。实践中，多对照实物、多翻阅相关设计规范（如《火灾自动报警系统设计规范》GB50116、《智能建筑设计标准》GB50314），将图纸符号与真实系统对应起来，是提升识图能力和工程理解力的最快路径。掌握这些基础，您便能更自信地参与到相关工程的设计、读图与施工管理工作中。
